Профессиональные геодезические работы – важное условие для точности строительных и монтажных работ

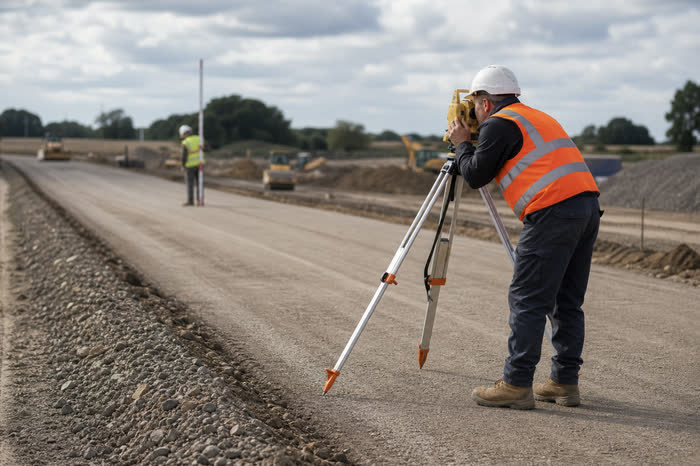

Геодезические работы – комплекс задач, которые необходимы при строительстве объектов, с последующим контролем в ходе эксплуатации здания. Геодезические работы предполагают определение точного расположения объекта и его элементов на местности и чертежах. Точность соответствующих построений и вычислений, строительство элементов регулируются нормативными документами, принятыми в отрасли.

Результатом каждого этапа проводимых геодезических работ становится подготовка соответствующих исполнительных документов. Соответствующая документация содержит данные геодезической съемки в графическом формате. Представленными результатами съемки должно быть отражено реальное положение самого объекта и конструктивных элементов. Основная часть данных документов представлена исполнительными схемами. Составление данных схем производится согласно принятым нормативам в сфере строительной геодезии. Требуется при составлении и учет норм технического надзора заказчика, требований со стороны органов госнадзора, авторского надзора фирмы, которая выполнила данный проект.

Качество работ определяется с учетом использованных строительных материалов, профессионализма, полноты исполнения исполнительной документации. На основании исполнительной документации будет осуществляться капитальный и косметический ремонт. От тщательности и профессионализма составления соответствующей документации зависит объем необходимых трат для обследований и разработки документов при переделке сооружения. Эту аксиому подтверждает богатейший опыт в сфере модернизации и эксплуатации зданий.

1. Планово-высотное основание для строительства:

1.1. Заказчик перед строительными работами должен предоставить документацию для приемки планово-высотной основы. Документы должны быть подготовлены с участием компетентных организаций с правом на геодезические работы и вынос основных осей здания в натуру. После разработки соответствующие документы предоставляются Застройщику.

1.2.Производится вынос основных осей здания в натуре согласно схеме, с закреплением на контурах строительной площадки, используя для этого створные метки и грунтовые реперы.

2. Комплекс геодезических работ для установки знаков планово-высотной сети сгущения:

2.1. Разработка планово-высотной сети сгущения на основе доступных пунктов Государственной геодезической сети. Необходимо размещать её точки по периметру и за пределами строительной площадки. Определяются координаты точек сети в системе строящегося объекта. Применяются точки сети сгущения для ориентировки соответствующих геодезических приборов.

2.2. На стройплощадке предполагается установка не только плановых, но также высотного репера. Необходимо его нахождение в пределах прямой видимости по отношению к возводимому объекту.

3. Работа геодезических служб со Стройгенпланом:

3.1.После того, как к производству работ был принят Стройгенплан, необходимо выполнить сверку его электронной и бумажной версий.

3.2. Контуры стройплощадки выносятся в натуру согласно Стройгенплану.

4. Обеспечение контроля проектной документации в ходе геодезических работ.

4.1. Проверяется соответствие между рабочими чертежами, принятыми к производству, в их бумажном и электронном вариантах.

4.2. Выполнение проверки расположения разбивочных точек. Необходимо соответствие с допустимой точностью точек на монтажном горизонте и взаимного расположения элементов конструкции, указанного на чертежах.

5. Комплекс геодезических работ на стадии детальной разбивки элементов конструкции:

5.1. Выполнение выноса рабочих осей на монтажном горизонте, чтобы определить проектное местоположение элементов конструкции.

5.2. Предполагается для отдельных элементов конструкции выполнение дополнительной разметки смещенных проектных поверхностей либо смещенных рабочих осей.

5.3 Разбивка края перекрытия с выносом проектных точек отбортовки.

6. Комплекс геодезических работ на монтажном горизонте.

6.1. Устанавливается рабочий репер на монтажном горизонте. Для него базовой точкой выступает репер на цокольной части.

6.2. Сгущение высотной основы на монтажном горизонте с помощью метода технического нивелирования.

6.3. Производится дополнительный вынос высотных отметок на монтажный горизонт. Предполагается их использование для возведения каркаса опалубки перекрытия.

6.4.Геодезические работы выполняются с контрольной проверкой выставленного каркаса опалубки, с установлением абсолютной погрешности в отношении горизонтального каркаса, относительной погрешности для взаимного расположения элементов.

7. Исполнительная документация оформляется по всем видам проводимых геодезических работ.

7.1. Бумажное оформление всех исполнительных документов. Данная документация представлена комплектом исполнительных схем, с согласованием их формата с заказчиком.

7.2 Включены в состав исполнительных документов все элементы конструкций, регламентированные нормативными документами.

7.3. Необходимо соответствие содержания и качества исполнения документов положениям ГОСТ.

7.4. Составление графика сдачи исполнительных схем (по согласованию с заказчиком).

Геодезические исполнительные документы представлены:

• Результатами приемки геодезический разбивочной основы.
• Документами о подземных инженерных сетях. Оформление данной документации должно производиться до засыпки данных сетей (самотечная канализация считается исключением, оформление документов для неё производится после проведения гидравлического испытания труб.
• Оформлением всех результатов после геодезических работ как акт приемки—передачи.
• При работе с крупнопанельными и крупноблочными зданиями предполагается выполнение геодезической схемы для каждого этажа, при этом оформляются акты.
• Отражаются все этапы геодезических работ и результаты измерений исполнительными геодезическими схемами. Оформление данных схем производится после того, как:

- Построена разбивочная сеть.

- Выполнена разбивка осей сооружения.

- Закреплены оси сооружения.

- Проведена детальная разбивка осей на монтажных горизонтах.

- Определен контур котлована.

- Вынесена конструкция подземной части объекта.

- Определено высотное и плановое положение свай.

- Определено положение фундамента с элементами.

- Возведен каждый этаж и конструкции сооружения.
