Создание планово-высотного обоснования – комплексные решения профессионалов

Инженерно-геодезические работы проводятся на основе планово-высотного обоснования.

В основе съемочного обоснования – общий принцип построения геодезических сетей, от общего к частному. Опирается данное обоснование на пунктах государственной сети, сетей сгущения, с пренебрежительно малыми погрешностями относительно погрешностей съемочного обоснования.

При этом необходимо соответствие условий закрепления пунктов геодезической основы и точности определения планово-высотного положения требованиям выполнения работ.  Чтобы провести топографические съемки масштабом 1:500, необходима точность определяемых точек 2 разряда полигонометрии. Геодезические работы на строительной площадке могут выполняться при условии средней квадратической ошибки взаимного положения точек геодезической разбивочной основы не более 3.0 мм.

Способы определения высот и координат

Координаты определяются прокладкой теодолитных (полигонометрических) ходов повышенной точности и геометрическим нивелированием от пунктов государственной геодезической сети.

Для районов без пунктов ГТС поблизости предполагается работа со спутниковыми технологиями – используя высокоточное геодезическое оборудование для определения координат в системах ГЛОНАСС/GPS, с уравниванием измерений с помощью специализированных программ. Работа на строительных площадках ведется с переносом координат, используя геодезические засечки.

Пункты планово-высотного обоснования

При этом возможны разные пункты планово-высотного обоснования, в зависимости от метода и своего вида.

• Наиболее распространенным и простым способом закрепления обоснования являются дюбеля со шляпкой, забитые в асфальт, либо передача геодезических координат к отражающим рефлекторным маркам на стенах зданий.
• Наиболее легкими и недорогими в плотной застройке города являются способы закрепления ПВО (планово-высотного обоснования), хотя к числу самых надежных относить их не приходится.
• Наиболее трудоемкий, дорогой способ закрепления обоснования заключается в закладке арматуры либо металлической трубы глубиной до 3 метров, с закреплением сверху бетоном.

Длительные геодезические работы выполняются с применением пунктов принудительного центрирования, с монтажом на них геодезического инструмента. Создание и закладку ГГС производят крупные предприятия или институты.

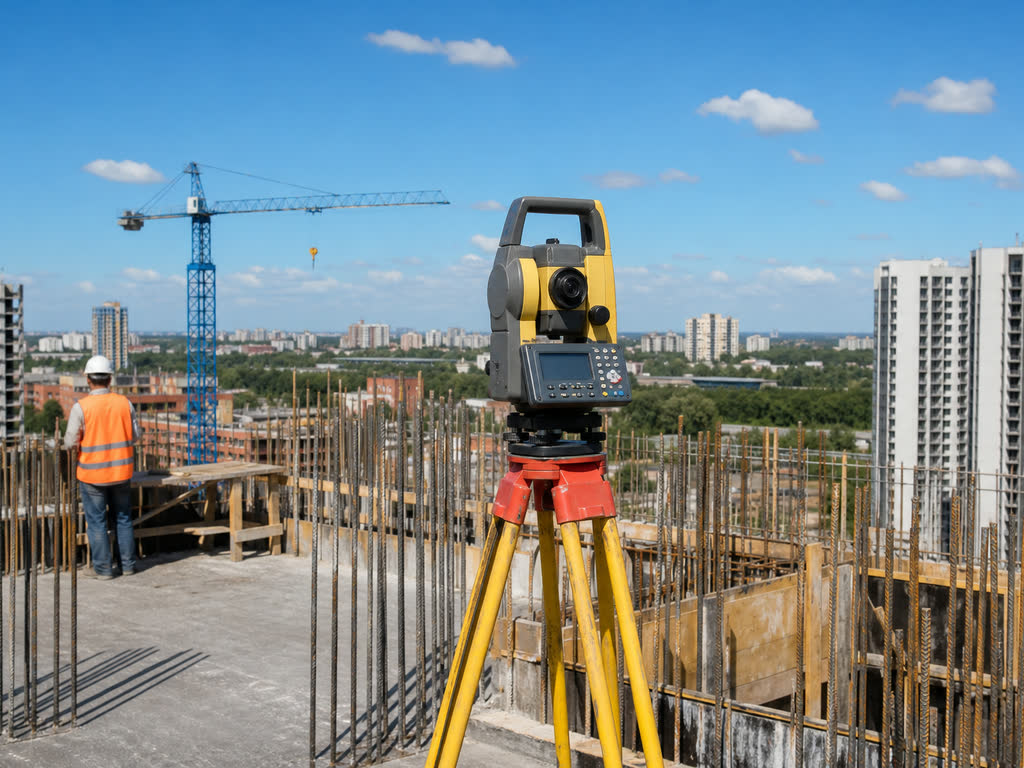

Создание геодезической разбивочной основы

Создание геодезической разбивочной основы предусмотрено, чтобы обеспечить соответствующие исходные данные геодезических построений, также измерений на каждом этапе строительства.

Требуется её создание как развитая сеть геодезических пунктов с их надежным закреплением знаками. Определяют их положение прямоугольные координаты X, Y, высота H.

Работы завершаются с составлением Акта освидетельствования геодезической разбивочной основы и акта закрепления разбивочной основы – обязательны, чтобы ввести объект в эксплуатацию.

Создание планово-высотного геодезического обоснования

Создание планово-высотного обоснования предусмотрено, чтобы обеспечить исходные координаты и высоты в ходе различных съемок, привязки к местной системе координат.

Создание съемочного обоснования предусмотрено, чтобы обеспечить сгущение высотной и плановой основы к плотности, при котором будет выполнена съемка рельефа либо ситуации с помощью конкретного метода.

Установление расположения и плотности пунктов съемочного обоснования в рамках технического проекта производится с учетом конкретного метода съемки рельефа и ситуации.

Развитие съемочного обоснования производится от пунктов государственных геодезических сетей, геодезических сетей технического нивелирования и сгущения 1 и 2 разрядов.

Геодезический приемник GNSS для определения координат

Довольно распространенным в последнее время стало использование GNSS для определения координат точек. Данный метод зарекомендовал себя как наиболее удобный и оперативный в исполнении. Такой вариант предполагает определение географических координат точки геодезическими приемниками и искусственными навигационными спутниками.

Разработка данных технологий изначально велась исключительно для военных, встречалась лишь в их деятельности. Но сегодня стали общедоступными для широкой работы. Современные геодезические приемники предполагают работу с 2 спутниковыми системами определения координат:

• Американской NAVSTAR GPS.
• ГЛОНАСС (Россия).

GNSS – Глобальные Навигационные Спутниковые Системы. Глобальные навигационные спутниковые системы позволяют установить местонахождение в любой точке.

Практика подтверждает неоспоримые преимущества работы с такими системами – без необходимости прямой видимости между пунктами, минимальна погрешность измерений, с возможностью выполнения измерений в условиях любой погоды, в любое время.

• Благодаря работе с ГНСС обеспечивается значительная экономия времени при определении местонахождения конкретной точки.
• Благодаря работе с GNSS существенно возрастает уровень производительности труда, с экономией времени на инженерно-геодезические изыскания, с расширением возможностей современных топографических съемок.

Приведенные свойства и особенности системы метода ГНСС в рамках геодезических работ подтверждают актуальные возможности для точного и быстрого определения координат.
