Современное проведение работ по составлению планово-высотного обоснования в геодезии
Планово-высотное обоснование представляет собой геодезическое составление крупномасштабных топографических планов и карт прямо на местности. Съемка захватывает все элементы на определенном участке, такие как рельеф, имеющиеся сооружения, коммуникации и т.д. Все это является базой для проведения дальнейших инженерно-строительных работ.
Планово-высотное обоснование на местности выполняется по общему принципу создания любых геодезических сетей. Его проведение обеспечивают пункты государственных сетей, являющиеся своеобразной опорой, а от них уже проводится сгущение плана местности для точного его отображения на топографических картах. Все это строго регламентируется требованиями проекта производства работ, включая определение исходных точек, их масштабирование и перенос на карту. К примеру, если топографическая съемка предполагается масштабом 1:500, то точки, определяемые на двух разрядах полигонометрии, должны иметь точность в 5 см и 10 см соответственно при условии проведения работ на открытой местности. Если же их определение проводится на строительной площадке, то средняя погрешность их положения относительно друг друга не должна превышать 3 мм.
Порядок определения высот и координат
Существует немало способов определения координат, необходимых для расчета проведения ПВО в геодезии. До сих пор используется методика геометрического нивелирования, требующая наличия пунктов ГГС, откуда и будет начинаться съемка. Если же вблизи местности, на которой проходит топографическая съемка, пункты ГГС отсутствуют, то в этом случае используются специальные методики, в которых определение координат в системе GPS/Глонасс проходит с помощью спутника и специального высокоточного оборудования. Затем полученные измерения обрабатываются специальными компьютерными программами и только после этого переносятся на строительный участок путем нанесения геодезических засечек.
Что касается вида пунктов планово-высотного основания и способов их заложения, то они могут быть различными. Довольно часто используется самый элементарный метод их заложения, при котором в асфальтное покрытие вбиваются специальные дюбеля. Или, как вариант, путем закрепления на зданиях светоотражающих марок, которые будут ориентиром для передачи геодезических координат. Два этих метода в наши дни достаточно активно используются. Они весьма актуальны в местах плотной застройки, к примеру – на улицах больших городов. Хотя их надежность не высока. Более точным, но довольно трудоемким методом закрепления будет закладка в грунт и залив бетоном арматуры.
Если же на определенной местности предстоят важные и длительные геодезические работы, то установкой закрепления пунктов ПВО будут заниматься специализированные предприятия.
Необходимость определения ПВО обусловлена требованиями, предъявляемыми к исходным данным всех, без исключения, геодезических расчетов, используемых на разных этапах возведения зданий и сооружений. Его обычно составляют в виде сети, на которой отмечены геодезические пункты и их местоположение. По окончанию проведения всех необходимых работ, связанных с выполнением планово-высотного основания, составляются два акта, подтверждающие проведение освидетельствования и закрепления точек основы, рассчитанных этим геодезическим методом. Эти документы понадобятся при сдаче объекта строительства в эксплуатацию.
Что касается планово-высотного обоснования для топографических целей, то его проведение обусловлено необходимостью определения требуемых координат для различных типов съемки, которые требуют определенной привязки. А еще его создают для масштабирования общей плановой основы до размера, позволяющего выполнить съемку участка по выбранной технологии. В этом случае места пунктов обоснования и их частота утверждаются техническим проектом, исходя из особенностей местности, ее рельефа и способа выполнения съемки. Согласно утвержденных правил, сгущение производится способом технического нивелирования 1 и 2 разряда, а за основу берутся геодезические государственные пункты.

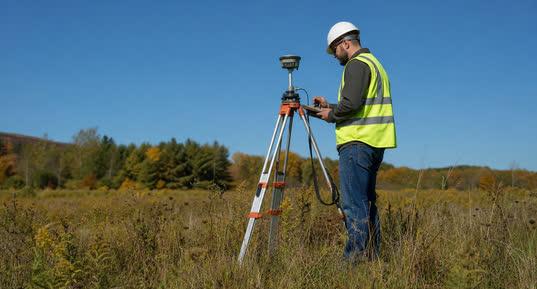

Научно технический прогресс не стоит на месте и уже по состоянию на сегодняшний день все вышеупомянутые точки координат определяются с использованием GNSS и специальных приемников, используемых в геодезии. Это те инструменты, которые были разработаны для оборонной промышленности и использовались для секретных операций. В настоящее время они широко используются для проведения строительных и прочих работ на местности. Что касается используемых для проведения геодезических работ приемников, то все они настроены на две спутниковые системы:
- ГЛОНАСС;
- NAVSTAR GPS.
Первая из них является нашей, отечественной, а вторая была разработана американцами. С их помощью можно определять точное нахождение любой точки на местности. К достоинствам этих систем можно отнести высокую точность в проведении измерений, возможность осуществления работ в любое время года или по любой погоде. Более того, их использование полностью исключает необходимость наличия прямой связи между пунктами и способствует сокращению времени, затраченному на определение местонахождения нужной точки.
Таким образом, использование GNSS ускоряет время проведения геодезических работ, улучшает их качество и в разы повышает общую производительность труда, что сокращает сроки строительства. Системы искусственных навигационных спутников гарантируют высокую точность определения требуемых координат в геодезии.
